KD741X重錘蓄能式液控緩閉蝶閥

分享到微信

×
上海高壓閥門廠（集團）有限公司生產的液控緩閉蝶閥是目前國內外較先進的管路控制設備，主要安裝于水電站水輪機進口，用作水輪機進口閥；或安裝于水利、電力、給排水等各類泵站的水泵出口，用以代替止回閥和閘閥。
參數品牌：上海高壓
產品參數
品牌：上海高壓
型號：KD741X-10C
起訂量：1
規(guī)格：DN300-4800
單位：臺
包裝說明：木箱包裝
我知道了
在線客服
產品詳情

KD741X-2.5V、KD741X-6V、KD741X-10V型自動保壓液控緩閉止回蝶閥

      上海高壓閥門廠（集團）有限公司生產的液控緩閉蝶閥是目前國內外較先進的管路控制設備，主要安裝于水電站水輪機進口，用作水輪機進口閥；或安裝于水利、電力、給排水等各類泵站的水泵出口，用以代替止回閥和閘閥。

主要性能參數

KD741X-2.5V、KD741X-6V、 KD741X-10V型自動保壓液控緩閉止回蝶閥主要性能參數
型號 公稱壓力 PN/MPa 試驗壓力/MPa 適用溫度 /℃ 適用介質
殼體試驗 密封試驗
KD741X-2.5V 0.25 0.375 0.275 ≤65 水
KD741X-6V 0.6 0.9 0.66
KD74IX-I0V 1.0 1.5 1.1
閥門公稱通徑
DN≤1200 DN≥1400
開閥時間/s 20~60可調 15~60可調
關閥時間/s 快關 1.5~25可調 1.5-30可調
慢關 2~60可調 4~60可調
關閥角度(°) 快關 65± 10可調
慢關 25 ± 10可調

主要零部件材料

KD741X-2.5V、KD741X-6V、KD741X-10V型自動保壓液控緩閉止回蝶閥主要零部件材料
型號 閥體 蝶板 蝶板密封圈 閥桿 閥座 填料
零件名稱 灰鑄鐵 球墨鑄鐵 丁腈橡膠 鉻不銹鋼 銅合金 0形橡膠圈

主要外形及結構尺寸

KD741X-6V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸(mm)
公稱通徑
DN/mm 		D D1 D2 b Z-φd L L1 E2 E3 H H1 重量/kg
1200 1405 1340 1295 40 32-φ33 630 800 2600 1355 710 1710 4200
1400 1630 1510 1560 57 32-φ36 710 800 2823 1355 820 1820 4900
1600 1830 1710 1760 63 36-φ36 790 890 3141 1355 920 1920 5900
1800 2045 1918 1970 65 40-φ39 870 890 3423 1760 1035 2035 6300
注：以上為KD741X-6V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸，如需KD741X-2.5V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸、KD741X-10V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸請來電咨詢。

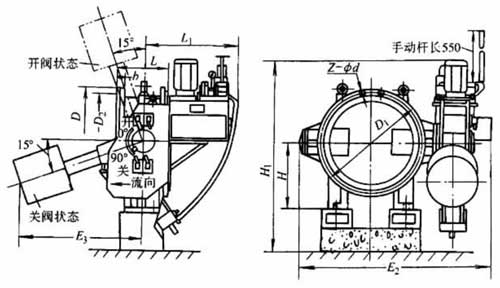

產品外形結構尺寸圖

KD741X-6V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸圖
