產品工作原理和用途：

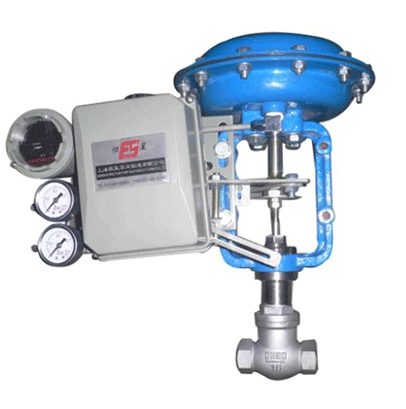

ZJHY型氣動薄膜精小型小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接，具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。
產品結構特點：
在氣動調節系統中，調節器輸出的氣動信號可以直接驅動彈簧一薄膜式執行機構或者活塞式執行機構，使閥門動作。在這種情況下，確定閥位所需的能量是由壓縮空氣提供的，壓縮空氣應當在室外的設備中加以干燥，以防止凍結，并應凈化和過濾。
產品性能參數：
|
公稱通徑 |
G1/2" |
G3/4" |
||||||
|
閥座直徑 |
1.5* |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
流量系數Kv |
0.0025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
|
可調范圍 |
30:1 |
|||||||
|
公稱壓力 |
標準產品1.64.06.4、10MPa |
|||||||
|
閥芯形式 |
單座柱塞型閥芯 |
|||||||
|
流量特性 |
直線 |
|||||||
|
作用形式 |
氣開式、氣關式 |
|||||||
|
工作溫度 |
普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃ |
|||||||
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等標準訂貨生產 |
|||||||
|
執行機構 |
ZHA/B型多彈簧氣動薄膜執行機構 |
|||||||
|
可配附件 |
定位器、、空氣過濾、限位開關、閥位反饋器、緊急作裝置、手輪機構等 |
|||||||
|
閥體材質 |
1G1Cr18Ni9Ti、316、316L |
|
芯座材質 |
1Cr18Ni9Ti、316、316L |
|
填料材質 |
聚四氟乙烯、柔性石墨 |
|
膜片材質 |
丁腈橡膠夾尼龍布 |
產品主要尺寸：
|
公通徑 |
G1/2" |
G3/4" |
|
連接長度L(mm) |
92 |
92 |
|
高度H(mm) |
370 |
370 |
|
H1(mm) |
30 |
30 |
|
執行器寬D(mm) |
230 |
230 |
|
重量(KG) |
18 |
18 |
